該生物材料有限公司河水凈化系統日處理水量5000m3/d，原水來源于河水、廠內污水站處理后排放水，2013年11月開工建設，于2014年12月完成調試并建成投產。

（一）工藝流程

本項目是針對傳統沉淀池及過濾器進行改良的技術，可達到更佳的出水效果，工藝流程為：河水及中水—增壓泵—管道混合器—一體化全自動凈水器—消防水池。

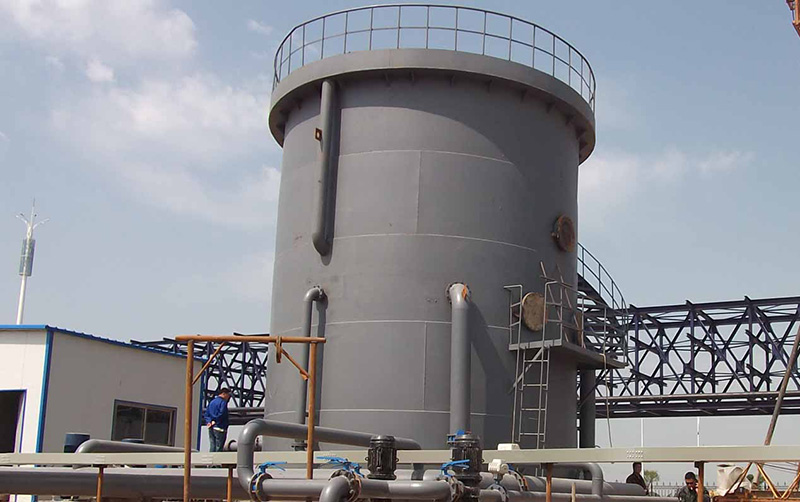

本項目采用一體化全自動凈水器工藝，一體化設備具有混凝、沉淀、過濾三種作用，針對河水中較大粒徑的雜質，采用斜板沉淀器予以去除，針對粒徑較小及不易沉淀的雜質（如膠體）通過加藥裝置（PAC、PAM），使膠體等懸浮物形成礬花，一起絮凝出來，通過過濾，進一步去除水中的懸浮物和濁度。過濾層由精制石英砂組成，并自動控制反沖洗。水中的有機物、細菌乃至病毒等將隨水的濁度降低而被去除，在過濾后消毒過程中被消滅。

（二）關鍵技術或設計特征

?該工藝為立式一體化凈水設備，立式結構高度較高，充分利用設備上部閑置空間，減小設備占地。

?立式一體化設備，較臥式結構，把反應室與沉淀室設計在一起（上下結構），可增大反應室的混凝時間，可節省壓力水?dāng)嚢柩b置。

?立式一體化凈水器，過濾室中的濾料裝填高度為1200mm，相較于臥式結構800mm的濾料高度，過濾效果更好，出水水質更高。

?一體化凈水器采用圓柱型設計，相較于臥式結構，具有更好的水力布置優勢，使進水分配均勻，過濾效果好。

?多組設備并聯，便于檢修，可根據需求量調整處理水量。

?一體化凈水器采用PLC自動控制，便于管理，全自動運行。
